Навигационные приборы и устройства

Из истории мореплавания.

Чтобы оценить чрезвычайное мужество мореплавателей, которые осваивали ближнюю, а затем и дальнюю Атлантику, надо вспомнить, какими жалкими средствами они располагали для определения своего местонахождения в открытом море. Перечень будет краток: моряки XV века, в том числе и Христофор Колумб, не обладали практически ничем, что помогло бы им решить три главных задачи любого мореплавателя, отправляющегося в дальнее плавание:
держать курс,
измерять пройденный путь,
знать с точностью свое настоящее местоположение.

Для успешных плаваний в море были необходимы не только карты и лоции, но приборы, позволяющие вычислять время и координаты корабля, а для планирования путешествий – компас и измерители скорости.

У моряка XV века в распоряжении имелись всего лишь примитивная буссоль (в различных вариациях), грубые песочные часы, кишащие ошибками карты, приблизительные таблицы склонения светил и, в большинстве случаев, ошибочные представления о размерах и форме Земли! В те времена любая экспедиция по океанским просторам становилась опасной авантюрой, часто со смертельным исходом.

Морской хронометр. (или корабельное время)

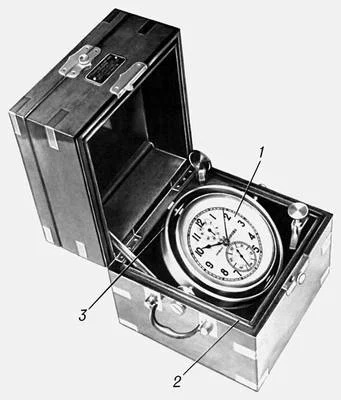

Морской хронометр: 1 — хронометр; 2 — футляр; 3 — карданный подвес.

В 1530 году голландский астроном Гемма Фризий (1508-1555) в своем труде «Принципы астрономической космографии» предложил способ определения долготы с помощью хронометра, но отсутствие достаточно точных и компактных часов надолго оставили этот метод чисто теоретическим.
Этот способ был назван хронометрическим. Почему же способ оставался теоретическим, ведь часы появились много ранее?

Дело в том, что часы в те времена редко могли идти без остановки в течение суток, а их точность не превышала 12–15 минут в сутки. Да и механизмы часов того времени не были приспособлены для работы в условиях морской качки, высокой влажности и резких перепадов температуры. Конечно, кроме механических, в морской практике долгое время использовались песочные и солнечные часы, но точность солнечных часов, время «завода» песочных часов были совершенно недостаточными для реализации хронометрического метода определения долготы.

Сегодня считается, что первые точные часы были собраны в 1735 англичанином Джоном Гаррисоном (1693-1776). Их точность составляла 4–6 секунд в сутки! По тем временам это была просто фантастическая точность! И более того, часы были приспособлены для морских путешествий!

До изобретения механических часов проблема измерения времени была одной из наиболее сложных. Вплоть до 17 века песочные часы оставались единственным средством измерения времени в море. Песочные часы состояли из двух стеклянных сосудов, соединенных тонким отверстием. Сосуды заполнялись песком и запаивались, а количество песка было таким, чтобы за 1 час он полностью пересыпался из одного сосуда в другой, после чего часы переворачивали. Разумеется, что изменяя количество песка, можно было изменять промежуток времени, за которые песок пересыпался из одного сосуда в другой.

Обычно песочные часы были рассчитаны на 1 час, 30 минут и полминуты. На кораблях песочные часы на 1 час использовались для измерения времени суток. 30-минутные песочные часы использовались для замера промежутков записи информации в «лисицу» - прообраз бортового журнала. 30 секундные песочные часы были необходимы для измерения скорости лаглинем. Капитан Джон Смит на своем корабле ввел обычай звонить в судовой колокол, чтобы моряки знали, когда начинается или заканчивается их вахта.

Один удар колокола соответствовал 30 минутам, 2 удара – 1 часу и так далее вплоть до 8 ударов, означавших 4 часа. Вскоре этот способ оповещения стал общепринятым на всех кораблях в разных странах.

С появлением механических часов ими стали оснащать все морские суда, причем этот прибор считался настолько важным, что его запрещалось выносить с корабля для корректировки и навигатор брал на берег маленькие переносные часы, выставлял на них точное местное время и уже по их показаниям корректировались корабельные часы.

Первые часы, редко могли идти без остановки в течении суток, а точность их хода не превышала 12-15 минут в сутки. Лишь в 1735 году морские часы, изготовленные англичанином Джоном Гаррисоном, достигли точности 4-6 секунд в сутки.

Лаглинь.

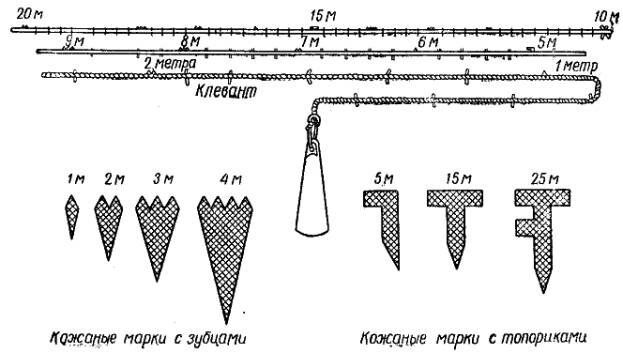

Помимо необходимости измерения координат корабля морякам также было важно знать и третью координату – глубину под кораблем. Особенно важно было знать глубину в гаванях, устьях рек и других прибрежных водах, чтобы избежать повреждения судна о дно. Для этого использовался простой прибор, который представлял из себя свинцовый груз весом в несколько килограмм, подвешенный на легком лине, длина которого достигала десятков метров и на котором через определенное расстояние вешались метки или завязывались узлы. Такой измеритель глубины использовался со времен Древнего Египта до XX века. Лаглинь бросали за борт вперед по ходу судна и, когда он достигал дна, считывали маркировку на лине.

Лотлинь.
Если лаглинь использовался для измерения глубины, то для того, чтобы измерить скорость корабля использовался другой инструмент – лотлинь. Логлинь состоял из небольшой дощечки - лага, привязанной к длинному линю. На лине с интервалом в 14,46 м завязывались узлы, а сам линь иногда наматывался на специальную бобину. Дощечка была привязана таким образом, чтобы при попадании в воду линь максимально натягивался.

Дощечка бросалась в воду с кормы корабля и после ее падения в воду подсчитывалось число узелков, прошедших за 30 секунд. Дощечка удерживалась в воде, в то время как судно двигалось вперед и линь начинал разматываться с бобины. Число узелков и была скорость корабля, измеренная в узлах, то есть в морских милях в час. Этот метод измерения давал весьма грубый результат, но длительное время оставался единственным, который позволял измерять скорость судна.

Если рассчитать расстояние между узелками, то с первого взгляда оно должно составлять 15,43 м, ведь если период измерения это 1\120 часа, то 1\120 морской мили будет именно 15,43м ( 1852/120), тем не менее принято расстояние 14,46м, так как за счет этого компенсируется неточность измерения за счет проскальзывания дощечки по воде.

Астролябия.

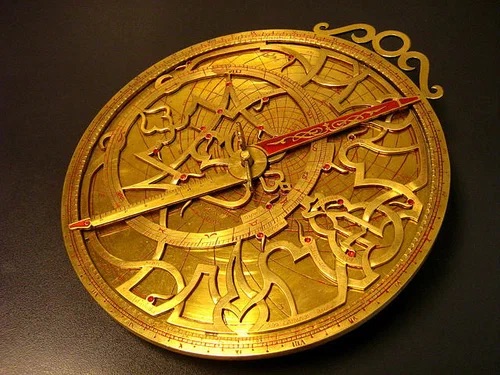

Астролябия предназначалась для определения высота стояния небесных тел, так как, зная высоту и точное время, можно было определить широту, на которой находится судно. Плоско-сферическая астролябия была известна еще в Древней Греции приблизительно в 240 году до нашей эры, тогда же этот инструмент получил и свое название. На протяжении двух тысячелетий этот научный инструмент оставался практически неизменным.



Арабские ученые и математики разработали это простой, но точный механизм, способный определять время и находить небесные тела. Обычно морская астролябия состояла из сбалансированного металлического кольца с нанесенными на нем отметками, в центре которого находилась свободно вращающаяся планка с визиром (диоптр). Визир при повороте отсчитывал градусы, что позволяло измерять угол подъема солнца или звезд.

Мореплаватели, начиная с 1480 года, и вплоть до середины 18 века использовали астролябию и специальные таблицы, по которым определялась широта местоположения корабля. Для уменьшения погрешности измерения диаметр астролябии составлял 13-15 см, но многие английские мореплаватели использовали более точные астролябии диаметром до 20 см.

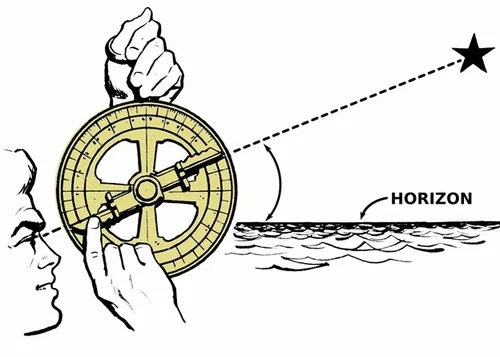

Для проведения измерений необходимо было навести астролябию на солнце или звезду. Зафиксировав разницу в показаниях между направлением на небесное тело и горизонт, а также зная местное время, можно было с помощью специальных таблиц определить широту места. Круг этот подвешивался на кольце в вертикальной плоскости, и посредством алидады, снабженной диоптрами, наблюдались звезды, высота которых отсчитывалась на лимбе, к которому впоследствии приделывался нониус. Если широта была известна, то по тем же таблицам можно было с высокой точность определить местное время.

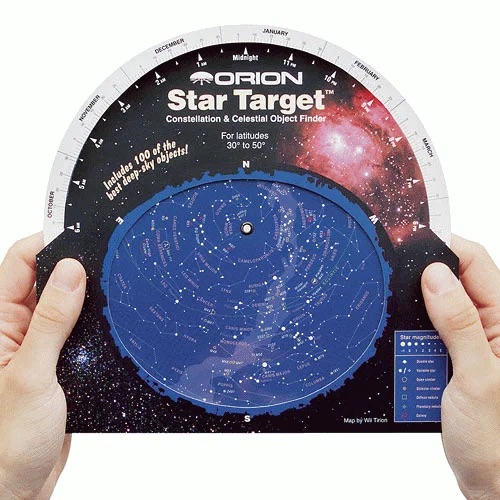

Современным потомком астролябии является планисфера — подвижная карта звёздного неба, используемая в учебных целях.


Начиная со второй половины 19 века, на смену астролябии пришли квадранты, позволявшие проводить более точные измерения.

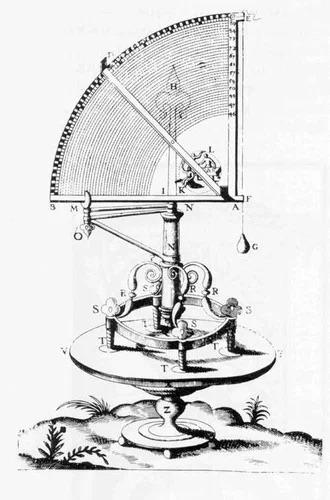

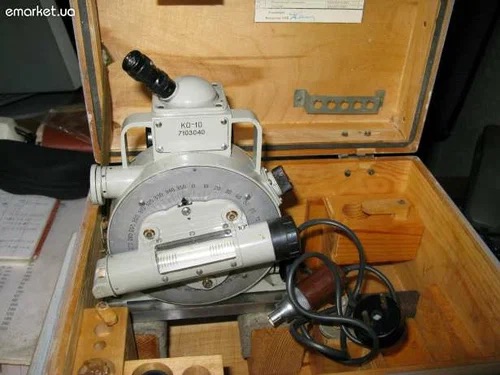

Квадрант.



Примитивный инструмент для измерения высоты звезд и определения широты
Как уже стало ясно, понятия географической широты и долготы для однозначного определения местоположения на поверхности Земли, впервые возникли в Древней Греции. Днем (в полдень) широту определяли по длине солнечной тени, ночью — по высоте определенных звезд над горизонтом. Сегодня пальма первенства в использовании широты и долготы присуждается Гиппарху из Никеи (ок. 190–125 гг. до н. э.), который предложил метод определения долготы разных точек по измерению местного времени при наблюдении лунного затмения. Кроме того, Гиппархом была изобретена астролябия (греч. astron — «звезда», и labe — «схватывание») — угломерный инструмент, служивший с древнейших времен до начала XVIII века для определения положения небесных светил. Раньше для тех же целей использовался квадрант.

Секстант.


Устройство прибора, основанного на принципе двойного отражения, впервые разработал Исаак Ньютон в 1699 году, но его открытие не было опубликовано и не нашло практического применения.

В 1731 году английский оптик Джон Хэдли усовершенствовал астролябию. Новый прибор, получивший название октант, позволял решить проблему измерения широты на движущемся судне, так как теперь два зеркала позволяли одновременно видеть и линию горизонта и солнце. Но октанту не досталась слава астролябии: за год до этого Хадли сконструировал секстант — прибор, позволявший с очень большой точностью измерять местоположение судна.

Секстант это наиболее современный и совершенный прибор для измерения угловых координат небесных тел. Секстант позволяет измерять как широту, так и долготу точки наблюдения, причем с довольно высокой точностью.

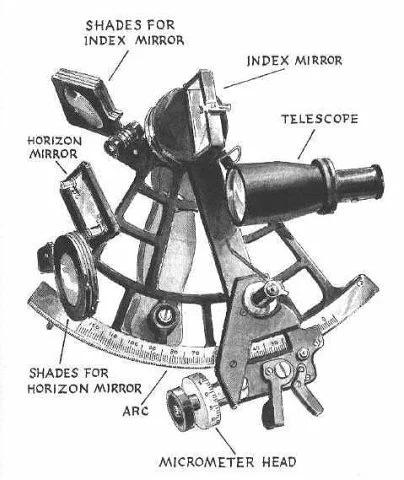

Секстант состоит из двух зеркал: указательного и неподвижного наполовину прозрачного зеркала горизонта, а также измерительной линейки и указательной трубы. Для измерений секстант настраивают таким образом, чтобы его зрительная труба была направлена на линию горизонта. Свет от небесного объекта (звезды или солнца) отражается от указательного зеркала и падает на неподвижное зеркало горизонта. Угол наклона указательного зеркала, отсчитываемый по указательной линейки и есть и есть высота стояния небесного тела.

Зная точное местное время по специальному астрономическому справочнику можно определить широту и долготу места нахождения наблюдателя. Секстант имел указательную линейку с сектором в 60 градусов, а более компактный октант – только 30 и у него отсутсвует зрительная труба, так как вместо нее применяется простой визир. Во всем остальном эти приборы совершенно одинаковы.

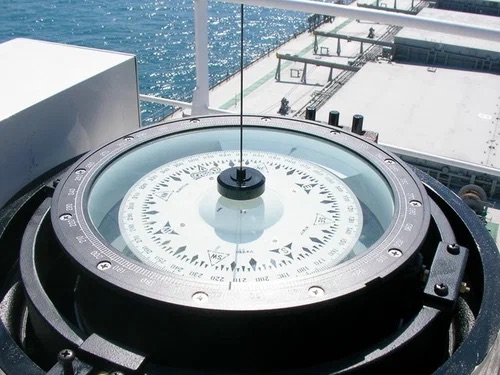

Компас.


Одним из первых навигационных «приборов» можно считать соларстейн (в переводе с древнескандинавского — «солнечный камень»). С его помощью можно было определить положение солнца в туманную погоду. Он несколько раз упоминается в текстах древних викингов.
Явление магнетизма было подмечено людьми еще в глубокой древности. История магнетизма богата наблюдениями и фактами, различными взглядами и представлениями.

Сегодня считается, что впервые свойства магнитного железняка описал Фалес Милетский в VI веке до н. э. Это были чисто теоретические выкладки, не подтвержденные опытами. Фалес дал маловразумительное объяснение свойствам магнита, приписывая ему «одушевленность». Через столетие после него Эмпедокл объяснял притяжение железа магнитом некими «истечениями» из него какой-то нематериальной субстанции.

В морской навигации магнитные явления использовались со времени раннего средневековья. В конце XII века в трудах англичанина Некаме и француза Гио де Провенс впервые описана простейшая буссоль (фр. boussole)- устройство, позволяющее определять магнитный азимут в море. Хотя в Китае буссоль применялась для навигации еще до нашей эры. В Европе же она приобрела распространение лишь в XIII веке.

Первым экспериментатором, занявшимся магнитами, был Петр Перегрин из Марикура (XIII век). Он опытным путем установил существование магнитных полюсов, притяжение разноименных полюсов и отталкивание одноименных. Разрезая магнит, он обнаружил невозможность изолировать один полюс от другого. Он выточил сфероид из магнитного железняка и пытался экспериментально показать аналогию в магнитном отношении между этим сфероидом и землей. Этот опыт впоследствии (в 1600 году) еще более наглядно воспроизвел Гильберт.

Первые компасы, изобретенные независимо друг от друга в Азии и в Скандинавии около XI века, пришли на Средиземноморское побережье Европы в XII веке и представляли собой плавающую в наполненной водой раковине дощечку. К одному из ее концов был прикреплен кусочек каламита — камня, обладающего природными магнитными свойствами, привозимого из Магнезии в Греции, где он очень распространен. Такой компас хорошо действовал лишь при незначительной качке на корабле.

Лисица (вахтенная доска, траверса)


Вахтенная доска использовалась навигаторами как своеобразная записная книжка. Наибольшее распространение этот инструмент получил в Англии и Дании. С помощью вахтенной доски можно было записывать важнейшие события, произошедшие на корабле – смена курса или заступление на вахту и затем производить различные путевые вычисления.

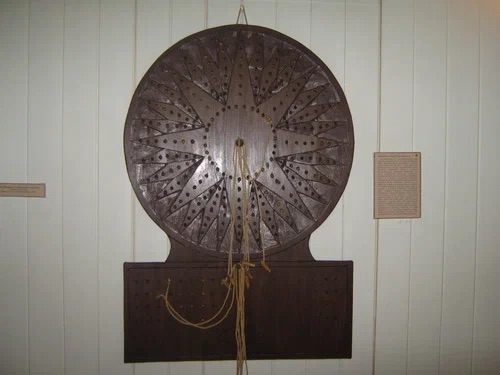

Вахтенная доска представляла собой простую деревянную доску, в которой просверливалось множество отверстий. На доске укреплялось несколько стержней, которые соответствовали различным событиям. Верхняя часть доски, выполненная в виде диска имела 32 сектора, аналогично секторам компаса. Каждый сектор имел по 8 отверстий, расположенных радиально. Набор из 8 стержней закреплялся в центре диска. Каждые 30 минут вахтенный офицер сверял курс по компасу и вставлял стержень в отверстие того сектора, который соответствовал направлению движения корабля. Через 4 часа происходила смена вахты и стержень, установленный 4 часа назад вставлялся в новое отверстие и так далее.

Для фиксации скорости в нижней части был аналогичный участок квадратной формы, каждая строка которого соответствовала 30-минутным интервалам, а столбцы – скорости. В конце каждого 4 часа вахтенный офицер подсчитывал количество стрежней и легко мог рассчитать расстояние, пройденное кораблем. Дополнительный участок доски позволял вести счет вахтам. Вахтенная доска была простым и надежным способом расчета движения корабля, который к тому же никак не зависел от погоды.

06.10.13
